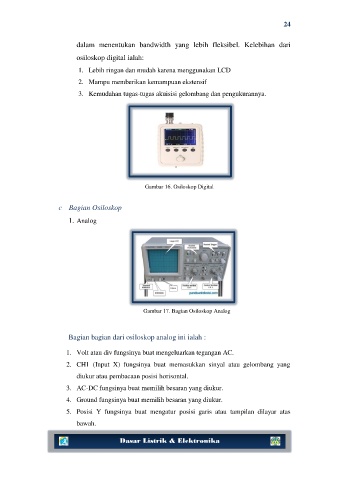

24

dalam menentukan bandwidth yang lebih fleksibel. Kelebihan dari

osiloskop digital ialah:
1. Lebih ringan dan mudah karena menggunakan LCD

2. Mampu memberikan kemampuan ekstensif

3. Kemudahan tugas-tugas akuisisi gelombang dan pengukurannya.

Gambar 16. Osiloskop Digital

c Bagian Osiloskop
1. Analog

Gambar 17. Bagian Osiloskop Analog

Bagian bagian dari osiloskop analog ini ialah :

1. Volt atau div fungsinya buat mengeluarkan tegangan AC.

2. CH1 (Input X) fungsinya buat memasukkan sinyal atau gelombang yang

diukur atau pembacaan posisi horisontal.
3. AC-DC fungsinya buat memilih besaran yang diukur.

4. Ground fungsinya buat memilih besaran yang diukur.
5. Posisi Y fungsinya buat mengatur posisi garis atau tampilan dilayar atas

bawah.
