26

2. Digital

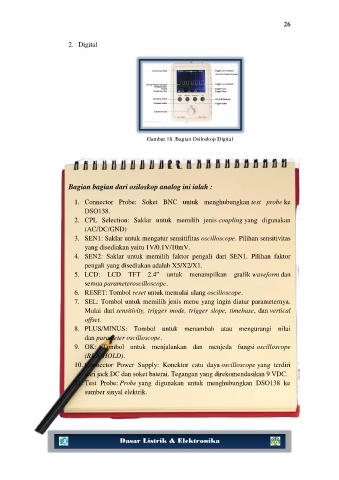

Gambar 18. Bagian Osiloskop Digital

Bagian bagian dari osiloskop analog ini ialah :

1. Connector Probe: Soket BNC untuk menghubungkan test probe ke
DSO138.
2. CPL Selection: Saklar untuk memilih jenis coupling yang digunakan
(AC/DC/GND)
3. SEN1: Saklar untuk mengatur sensitifitas oscilloscope. Pilihan sensitivitas
yang disediakan yaitu 1V/0.1V/10mV.
4. SEN2: Saklar untuk memilih faktor pengali dari SEN1. Pilihan faktor
pengali yang disediakan adalah X5/X2/X1.
5. LCD: LCD TFT 2.4” untuk menampilkan grafik waveform dan
semua parameteroscilloscope.
6. RESET: Tombol reset untuk memulai ulang oscilloscope.
7. SEL: Tombol untuk memilih jenis menu yang ingin diatur parameternya.
Mulai dari sensitivity, trigger mode, trigger slope, timebase, dan vertical
offset.
8. PLUS/MINUS: Tombol untuk menambah atau mengurangi nilai
dan parameter oscilloscope.
9. OK: Tombol untuk menjalankan dan menjeda fungsi oscilloscope
(RUN/HOLD).
10. Connector Power Supply: Konektor catu daya oscilloscope yang terdiri
dari jack DC dan soket baterai. Tegangan yang direkomendasikan 9 VDC.
11. Test Probe: Probe yang digunakan untuk menghubungkan DSO138 ke
sumber sinyal elektrik.

Dasar Listrik & Elektronika
