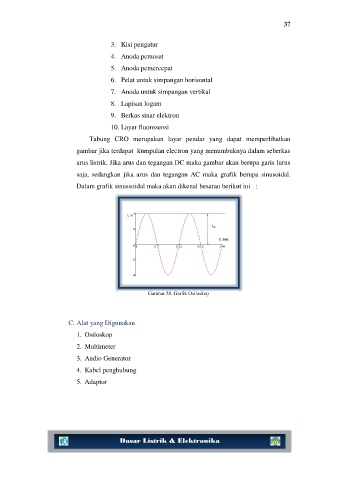

37

3. Kisi pengatur

4. Anoda pemusat
5. Anoda pemercepat

6. Pelat untuk simpangan horisontal
7. Anoda untuk simpangan vertikal

8. Lapisan logam
9. Berkas sinar elektron

10. Layar fluorosensi

Tabung CRO merupakan layar pendar yang dapat memperlihatkan
gambar jika terdapat kumpulan electron yang menumbuknya dalam seberkas

arus listrik. Jika arus dan tegangan DC maka gambar akan berupa garis lurus
saja, sedangkan jika arus dan tegangan AC maka grafik berupa sinusoidal.

Dalam grafik sinussoidal maka akan dikenal besaran berikut ini :

Gambar 28. Grafik Osiloskop

C. Alat yang Digunakan
1. Osiloskop

2. Multimeter

3. Audio Generator
4. Kabel penghubung

5. Adaptor

Dasar Listrik & Elektronika
