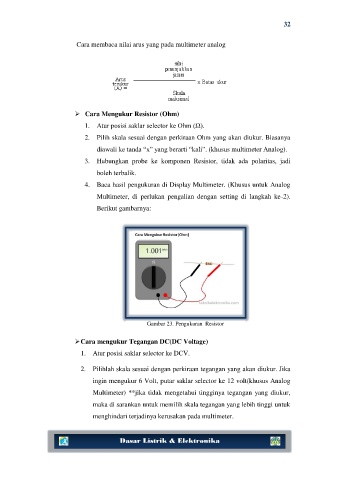

32

Cara membaca nilai arus yang pada multimeter analog

 Cara Mengukur Resistor (Ohm)

1. Atur posisi saklar selector ke Ohm (Ω).
2. Pilih skala sesuai dengan perkiraan Ohm yang akan diukur. Biasanya

diawali ke tanda “x” yang berarti “kali”. (khusus multimeter Analog).
3. Hubungkan probe ke komponen Resistor, tidak ada polaritas, jadi

boleh terbalik.

4. Baca hasil pengukuran di Display Multimeter. (Khusus untuk Analog
Multimeter, di perlukan pengalian dengan setting di langkah ke-2).

Berikut gambarnya:

Gambar 23. Pen gukuran Resistor

 Cara mengukur Tegangan DC(DC Voltage)

1. Atur posisi saklar selector ke DCV.

2. Pilihlah skala sesuai dengan perkiraan tegangan yang akan diukur. Jika

ingin mengukur 6 Volt, putar saklar selector ke 12 volt(khusus Analog
Multimeter) **jika tidak mengetahui tingginya tegangan yang diukur,

maka di sarankan untuk memilih skala tegangan yang lebih tinggi untuk
menghindari terjadinya kerusakan pada multimeter.

Dasar Listrik & Elektronika
