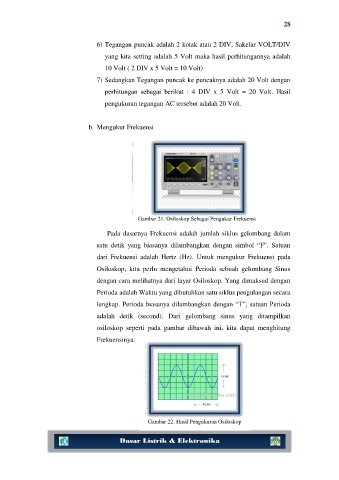

28

6) Tegangan puncak adalah 2 kotak atau 2 DIV, Sakelar VOLT/DIV

yang kita setting adalah 5 Volt maka hasil perhitungannya adalah
10 Volt ( 2 DIV x 5 Volt = 10 Volt)

7) Sedangkan Tegangan puncak ke puncaknya adalah 20 Volt dengan
perhitungan sebagai berikut : 4 DIV x 5 Volt = 20 Volt. Hasil

pengukuran tegangan AC tersebut adalah 20 Volt.

b. Mengukur Frekuensi

Gambar 21. Osiloskop Sebagai Pengukur Frekuensi
Pada dasarnya Frekuensi adalah jumlah siklus gelombang dalam

satu detik yang biasanya dilambangkan dengan simbol “F”. Satuan

dari Frekuensi adalah Hertz (Hz). Untuk mengukur Frekuensi pada
Osiloskop, kita perlu mengetahui Perioda sebuah gelombang Sinus

dengan cara melihatnya dari layar Osiloskop. Yang dimaksud dengan
Perioda adalah Waktu yang dibutuhkan satu siklus pengulangan secara

lengkap. Perioda biasanya dilambangkan dengan “T”, satuan Perioda
adalah detik (second). Dari gelombang sinus yang ditampilkan

osiloskop seperti pada gambar dibawah ini, kita dapat menghitung

Frekuensinya.

Gambar 22. Hasil Pengukuran Osiloskop
