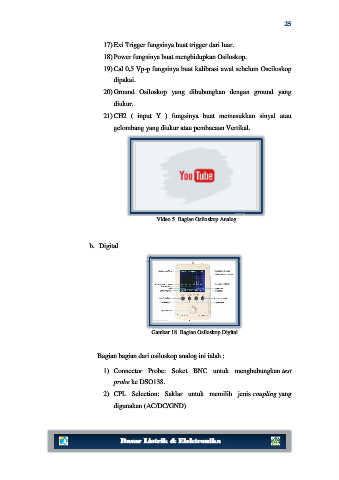

25

17) Exi Trigger fungsinya buat trigger dari luar.

18) Power fungsinya buat menghidupkan Osiloskop.
19) Cal 0,5 Vp-p fungsinya buat kalibrasi awal sebelum Osciloskop

dipakai.
20) Ground Osiloskop yang dihubungkan dengan ground yang

diukur.
21) CH2 ( input Y ) fungsinya buat memasukkan sinyal atau

gelombang yang diukur atau pembacaan Vertikal.

Video 5. Bagian Osiloskop Analog

b. Digital

Gambar 18. Bagian Osiloskop Digital

Bagian bagian dari osiloskop analog ini ialah :
1) Connector Probe: Soket BNC untuk menghubungkan test

probe ke DSO138.

2) CPL Selection: Saklar untuk memilih jenis coupling yang
digunakan (AC/DC/GND)
