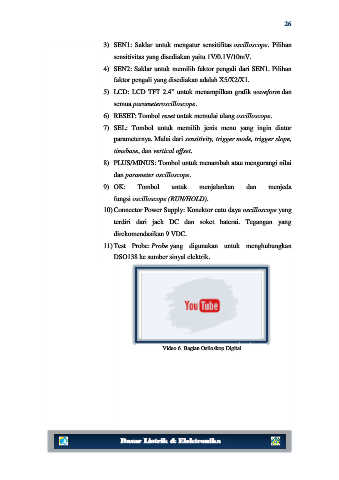

3) SEN1: Saklar untuk mengatur sensitifitas oscilloscope. Pilihan
sensitivitas yang disediakan yaitu 1V/0.1V/10mV.
4) SEN2: Saklar untuk memilih faktor pengali dari SEN1. Pilihan
faktor pengali yang disediakan adalah X5/X2/X1.
5) LCD: LCD TFT 2.4” untuk menampilkan grafik waveform dan
semua parameteroscilloscope.
6) RESET: Tombol reset untuk memulai ulang oscilloscope.
7) SEL: Tombol untuk memilih jenis menu yang ingin diatur
parameternya. Mulai dari sensitivity, trigger mode, trigger slope,
timebase, dan vertical offset.
8) PLUS/MINUS: Tombol untuk menambah atau mengurangi nilai
dan parameter oscilloscope.
9) OK: Tombol untuk menjalankan dan menjeda
fungsi oscilloscope (RUN/HOLD).
10) Connector Power Supply: Konektor catu daya oscilloscope yang
terdiri dari jack DC dan soket baterai. Tegangan yang
direkomendasikan 9 VDC.
11) Test Probe: Probe yang digunakan untuk menghubungkan
DSO138 ke sumber sinyal elektrik.
