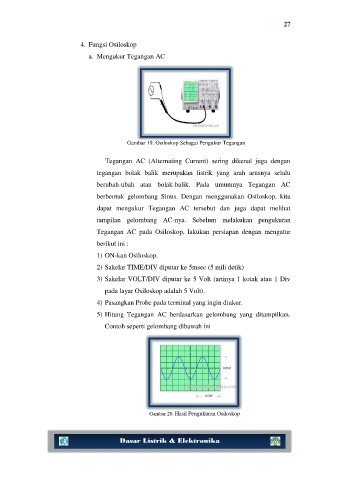

4. Fungsi Osiloskop

a. Mengukur Tegangan AC

Gambar 19. Osiloskop Sebagai Pengukur Tegangan

Tegangan AC (Alternating Current) sering dikenal juga dengan

tegangan bolak balik merupakan listrik yang arah arusnya selalu

berubah-ubah atau bolak-balik. Pada umumnya Tegangan AC
berbentuk gelombang Sinus. Dengan menggunakan Osiloskop, kita

dapat mengukur Tegangan AC tersebut dan juga dapat melihat
tampilan gelombang AC-nya. Sebelum melakukan pengukuran

Tegangan AC pada Osiloskop, lakukan persiapan dengan mengatur
berikut ini :

1) ON-kan Osiloskop.

2) Sakelar TIME/DIV diputar ke 5msec (5 mili detik)
3) Sakelar VOLT/DIV diputar ke 5 Volt (artinya 1 kotak atau 1 Div

pada layar Osiloskop adalah 5 Volt).

4) Pasangkan Probe pada terminal yang ingin diukur.
5) Hitung Tegangan AC berdasarkan gelombang yang ditampilkan.

Contoh seperti gelombang dibawah ini

Gambar 20. Hasil Pengukuran Osiloskop
