Page 39 - Mesi Lisda yenti_Emodul sel Volta

Sel Primer

Sel kering seng karbon atau sel Laclance

kutub positif
lapis baja
campuran basah NH Cl , MnO dan karbon
4
2
Zn (anoda)
batang grafit (katoda)
absorbent

tutup ujung negatif
www.google.com Silberberg, 2010
(a) (b)

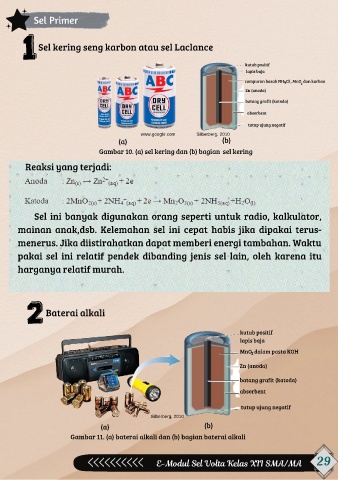

Gambar 10. (a) sel kering dan (b) bagian sel kering

Reaksi yang terjadi:

Sel ini banyak digunakan orang seperti untuk radio, kalkulator,

mainan anak,dsb. Kelemahan sel ini cepat habis jika dipakai terus-

menerus. Jika diistirahatkan dapat memberi energi tambahan. Waktu

pakai sel ini relatif pendek dibanding jenis sel lain, oleh karena itu

harganya relatif murah.

Baterai alkali

kutub positif
lapis baja
MnO dalam pasta KOH
2
Zn (anoda)

batang grafit (katoda)
absorbent

tutup ujung negatif
Silberberg, 2010
(a) (b)
Gambar 11. (a) baterai alkali dan (b) bagian baterai alkali

E-Modul Sel Volta Kelas XII SMA/MA 29
