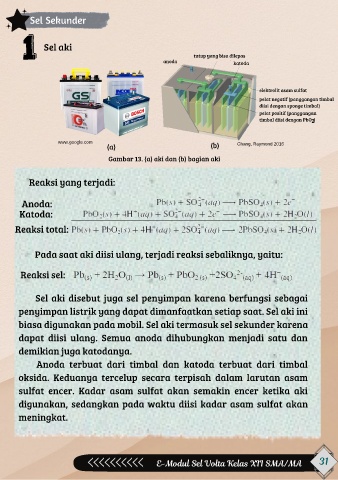

Page 41 - Mesi Lisda yenti_Emodul sel Volta
P. 41
Sel Sekunder
Sel aki
tutup yang bisa dilepas
anoda katoda
elektrolit asam sulfat
pelat negatif (panggangan timbal
diisi dengan sponge timbal)
pelat positif (panggangan
timbal diisi dengan PbO )
2
www.google.com Chang, Raymond 2016
(a) (b)
Gambar 13. (a) aki dan (b) bagian aki
Reaksi yang terjadi:
Anoda:
Katoda:
Reaksi total:
Pada saat aki diisi ulang, terjadi reaksi sebaliknya, yaitu:
Reaksi sel:
Sel aki disebut juga sel penyimpan karena berfungsi sebagai
penyimpan listrik yang dapat dimanfaatkan setiap saat. Sel aki ini
biasa digunakan pada mobil. Sel aki termasuk sel sekunder karena
dapat diisi ulang. Semua anoda dihubungkan menjadi satu dan
demikian juga katodanya.
Anoda terbuat dari timbal dan katoda terbuat dari timbal
oksida. Keduanya tercelup secara terpisah dalam larutan asam
sulfat encer. Kadar asam sulfat akan semakin encer ketika aki
digunakan, sedangkan pada waktu diisi kadar asam sulfat akan
meningkat.
E-Modul Sel Volta Kelas XII SMA/MA 31
