21

bensin sebagai tenaga penggeraknya. Fluida bertekanan hasil dari

kompresor biasanya digunakan pada pengecatan dengan teknik

spray/ air brush, untuk mengisi angin ban, pembersihan,

pneumatik. Jenis kompresor berdasarkan motor yang digerakkan

ada tiga, yaitu kompresor hermetik, semi-hermetik dan open type.

(a) (b) (c)

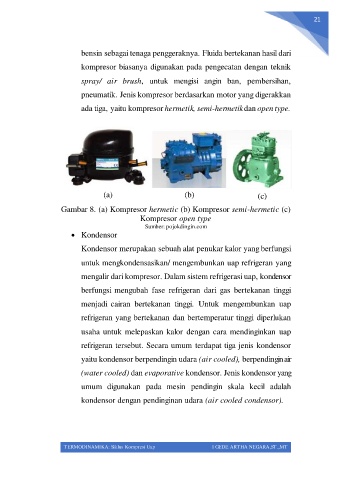

Gambar 8. (a) Kompresor hermetic (b) Kompresor semi-hermetic (c)
Kompresor open type
Sumber: pojokdingin.com
 Kondensor

Kondensor merupakan sebuah alat penukar kalor yang berfungsi
untuk mengkondensasikan/ mengembunkan uap refrigeran yang

mengalir dari kompresor. Dalam sistem refrigerasi uap, kondensor
berfungsi mengubah fase refrigeran dari gas bertekanan tinggi

menjadi cairan bertekanan tinggi. Untuk mengembunkan uap
refrigeran yang bertekanan dan bertemperatur tinggi diperlukan

usaha untuk melepaskan kalor dengan cara mendinginkan uap

refrigeran tersebut. Secara umum terdapat tiga jenis kondensor

yaitu kondensor berpendingin udara (air cooled), berpendingin air

(water cooled) dan evaporative kondensor. Jenis kondensor yang

umum digunakan pada mesin pendingin skala kecil adalah

kondensor dengan pendinginan udara (air cooled condensor).

TERMODINAMIKA: Siklus Kompresi Uap I GEDE ARTHA NEGARA,ST.,MT
