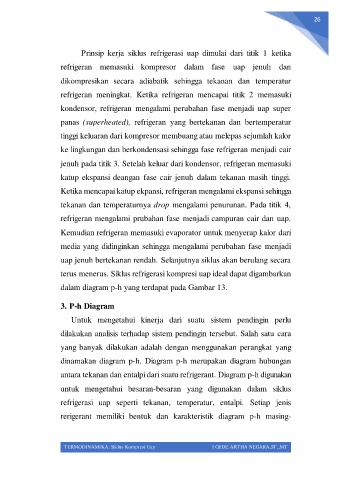

Prinsip kerja siklus refrigerasi uap dimulai dari titik 1 ketika

refrigeran memasuki kompresor dalam fase uap jenuh dan

dikompresikan secara adiabatik sehingga tekanan dan temperatur

refrigeran meningkat. Ketika refrigeran mencapai titik 2 memasuki

kondensor, refrigeran mengalami perubahan fase menjadi uap super

panas (superheated), refrigeran yang bertekanan dan bertemperatur

tinggi keluaran dari kompresor membuang atau melepas sejumlah kalor

ke lingkungan dan berkondensasi sehingga fase refrigeran menjadi cair

jenuh pada titik 3. Setelah keluar dari kondensor, refrigeran memasuki

katup ekspansi deangan fase cair jenuh dalam tekanan masih tinggi.

Ketika mencapai katup ekpansi, refrigeran mengalami ekspansi sehingga

tekanan dan temperaturnya drop mengalami penurunan. Pada titik 4,

refrigeran mengalami prubahan fase menjadi campuran cair dan uap.

Kemudian refrigeran memasuki evaporator untuk menyerap kalor dari

media yang didinginkan sehingga mengalami perubahan fase menjadi

uap jenuh bertekanan rendah. Selanjutnya siklus akan berulang secara

terus menerus. Siklus refrigerasi kompresi uap ideal dapat digambarkan

dalam diagram p-h yang terdapat pada Gambar 13.

3. P-h Diagram

Untuk mengetahui kinerja dari suatu sistem pendingin perlu

dilakukan analisis terhadap sistem pendingin tersebut. Salah satu cara

yang banyak dilakukan adalah dengan menggunakan perangkat yang

dinamakan diagram p-h. Diagram p-h merupakan diagram hubungan

antara tekanan dan entalpi dari suatu refrigerant. Diagram p-h digunakan

untuk mengetahui besaran-besaran yang digunakan dalam siklus

refrigerasi uap seperti tekanan, temperatur, entalpi. Setiap jenis

rerigerant memiliki bentuk dan karakteristik diagram p-h masing-
