27
masing, refrigeran yang biasa di pasaran antara lain R32, R22, R134a,
dan lain sebagainya.
Beberapa jenis refrigeran sudah tidak dijual karena alasan mencemari
lingkungan. Walaupun refrigeran memiliki diagram p-h yang berbeda-
beda, namun pola siklus refrigerasinya sama dan dengan cara yang sama
pula dapat diketehui dan analisis besaran-besaran tersebut. Berikut
merupakan p-h diagram untuk jenis refrigeran R-134a:

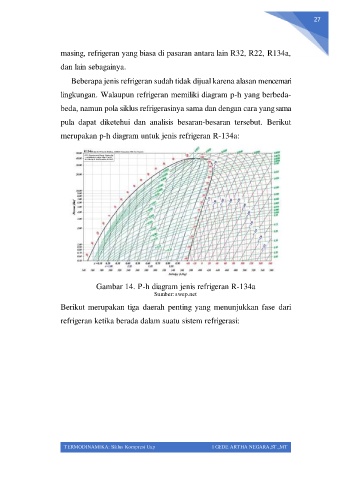

Gambar 14. P-h diagram jenis refrigeran R-134a
Sumber: swep.net
Berikut merupakan tiga daerah penting yang menunjukkan fase dari
refrigeran ketika berada dalam suatu sistem refrigerasi:
