Dalam p-h diagram terdapat berbagai macam garis yang memiliki arti

masing-masing setiap garis sebagai berikut:

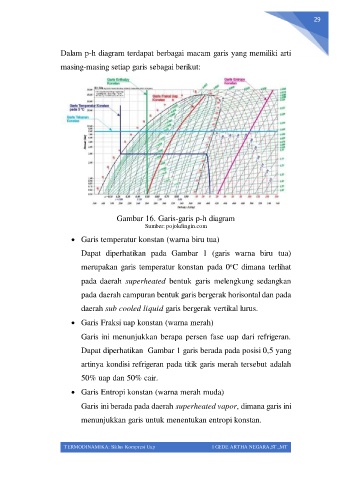

Gambar 16. Garis-garis p-h diagram
Sumber: pojokdingin.com

 Garis temperatur konstan (warna biru tua)
Dapat diperhatikan pada Gambar 1 (garis warna biru tua)

merupakan garis temperatur konstan pada 0 C dimana terlihat
o
pada daerah superheated bentuk garis melengkung sedangkan

pada daerah campuran bentuk garis bergerak horisontal dan pada
daerah sub cooled liquid garis bergerak vertikal lurus.

 Garis Fraksi uap konstan (warna merah)

Garis ini menunjukkan berapa persen fase uap dari refrigeran.

Dapat diperhatikan Gambar 1 garis berada pada posisi 0,5 yang

artinya kondisi refrigeran pada titik garis merah tersebut adalah

50% uap dan 50% cair.

 Garis Entropi konstan (warna merah muda)

Garis ini berada pada daerah superheated vapor, dimana garis ini

menunjukkan garis untuk menentukan entropi konstan.
