jalur backbone. Komputer-komputer yang saling terhubung dengan hub,
sementara itu hub lainnya dihubungkan sebagai salah satu jalur backbone.

Topologi ini juga biasa disebut dengan nama topologi jaringan bertingkat.
Topologi ini biasanya digunakan dalam interkoneksi antar sentral dengan
hirarki yang berbeda. Untuk hirarki yang lebih rendah, digambarkan dengan
lokasi yang lebih rendah pula, dan semakin ke atas, maka memiliki hirarki
yang semakin tinggi. Di dalam topologi hirarki/topologi tree/topologi pohon
ini juga merupakan topologi jaringan dalam versi luas dari bentuk topologi
star. Di dalam topologi ini, jika setiap node yang terhubung, memiliki berbagai
macam tingkatnya masing-masing.

Node yang memiliki tingkat tinggi diletakkan di atas, sementara itu untuk yang
memiliki tingkat rendah diletakkan pada bagian bawah. Di dalam topologi ini,
sebuah node bisa memiliki cabang layaknya suatu pohon yang memiliki
banyak cabang lagi.

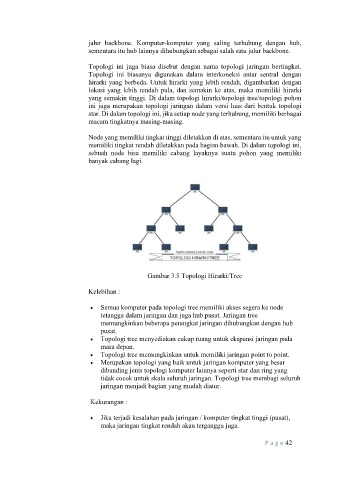

Gambar 3.5 Topologi Hirarki/Tree

Kelebihan :

 Semua komputer pada topologi tree memiliki akses segera ke node
tetangga dalam jaringan dan juga hub pusat. Jaringan tree
memungkinkan beberapa perangkat jaringan dihubungkan dengan hub
pusat.
 Topologi tree menyediakan cukup ruang untuk ekspansi jaringan pada
masa depan.
 Topologi tree memungkinkan untuk memiliki jaringan point to point.
 Merupakan topologi yang baik untuk jaringan komputer yang besar
dibanding jenis topologi komputer lainnya seperti star dan ring yang
tidak cocok untuk skala seluruh jaringan. Topologi tree membagi seluruh
jaringan menjadi bagian yang mudah diatur.

Kekurangan :

 Jika terjadi kesalahan pada jaringan / komputer tingkat tinggi (pusat),
maka jaringan tingkat rendah akan terganggu juga.
