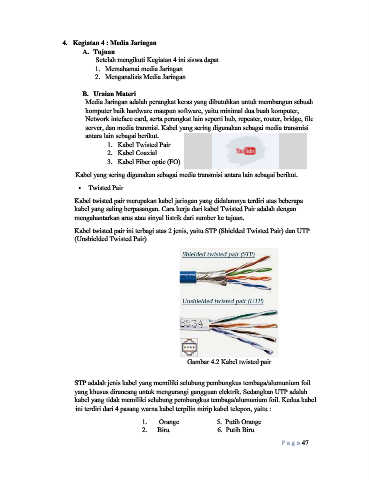

4. Kegiatan 4 : Media Jaringan
A. Tujuan
Setelah mengikuti Kegiatan 4 ini siswa dapat
1. Memahamai media Jaringan
2. Menganalisis Media Jaringan

B. Uraian Materi
Media Jaringan adalah perangkat keras yang dibutuhkan untuk membangun sebuah
komputer baik hardware maupun software, yaitu minimal dua buah komputer,
Network inteface card, serta perangkat lain seperti hub, repeater, router, bridge, file
server, dan media tranmisi. Kabel yang sering digunakan sebagai media transmisi
antara lain sebagai berikut.
1. Kabel Twisted Pair
2. Kabel Coaxial
3. Kabel Fiber optic (FO)

Kabel yang sering digunakan sebagai media transmisi antara lain sebagai berikut.

 Twisted Pair

Kabel twisted pair merupakan kabel jaringan yang didalamnya terdiri atas beberapa
kabel yang saling berpasangan. Cara kerja dari kabel Twisted Pair adalah dengan
mengahantarkan arus atau sinyal listrik dari sumber ke tujuan.

Kabel twisted pair ini terbagi atas 2 jenis, yaitu STP (Shielded Twisted Pair) dan UTP
(Unshielded Twisted Pair)

Gambar 4.2 Kabel twisted pair

STP adalah jenis kabel yang memiliki selubung pembungkus tembaga/alumunium foil
yang khusus dirancang untuk mengurangi gangguan elektrik. Sedangkan UTP adalah
kabel yang tidak memiliki selubung pembungkus tembaga/alumunium foil. Kedua kabel
ini terdiri dari 4 pasang warna kabel terpilin mirip kabel telepon, yaitu :

1. Orange 5. Putih Orange
2. Biru 6. Putih Biru
