3. Hijau 7. Putih Hijau
4. Coklat 8. Putih Coklat
Untuk Kabel Twisted pair sendiri jangkauannya tidak lebih jauh dari 100meter,
Kecepatannya bervariasi mulai dari 10 Megabit per detik sampai 10000megabit/detik
atau 10 Gigabit per detik
Untuk penggunaan koneksi komputer, dikenal 2 buah tipe penyambungan kabel UTP
ini, yaitu straight cable dan crossover cable.

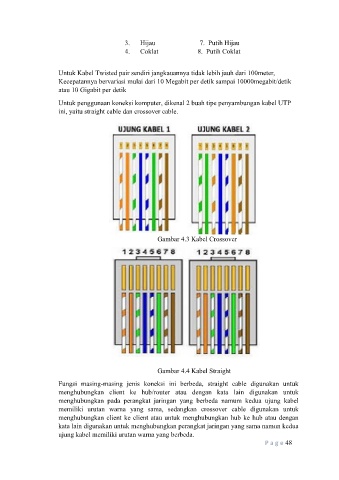

Gambar 4.3 Kabel Crossover
Gambar 4.4 Kabel Straight
Fungsi masing-masing jenis koneksi ini berbeda, straight cable digunakan untuk
menghubungkan client ke hub/router atau dengan kata lain digunakan untuk
menghubungkan pada perangkat jaringan yang berbeda namum kedua ujung kabel
memiliki urutan warna yang sama, sedangkan crossover cable digunakan untuk
menghubungkan client ke client atau untuk menghubungkan hub ke hub atau dengan
kata lain digunakan untuk menghubungkan perangkat jaringan yang sama namun kedua
ujung kabel memiliki urutan warna yang berbeda.
