Sequenza operativa Sequenza operativa

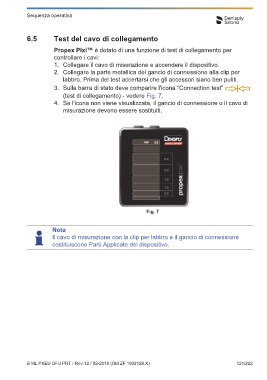

6.6.3 Zona apicale 6.5 Test del cavo di collegamento
La zona apicale è suddivisa in 3 barre graduate da 1.0 a 0.0 (apice) Propex Pixi™ è dotato di una funzione di test di collegamento per
– vedere Fig. 11. controllare i cavi:
1. Collegare il cavo di misurazione e accendere il dispositivo.
2. Collegare la parte metallica del gancio di connessione alla clip per
labbro. Prima del test accertarsi che gli accessori siano ben puliti.
3. Sulla barra di stato deve comparire l'icona “Connection test”
(test di collegamento) - vedere Fig. 7.
4. Se l'icona non viene visualizzata, il gancio di connessione o il cavo di
misurazione devono essere sostituiti.

Inizio della zona apicale Centro della zona apicale Posizione apicale
Fig. 11

Al raggiungimento dell'apice, viene emesso un tono continuo.
L'indicazione 0.0 sullo schermo di Propex Pixi™ si riferisce alla posizione
della lima nel forame apicale minore (la lunghezza apicale).
Fig. 7
6.6.4 Eccesso di strumentazione
Un segmento rosso “OVER” e un segnale acustico di avviso (segnale Nota
rapido e intermittente) indicano che la lima ha superato l'apice – Fig. 12. Il cavo di misurazione con la clip per labbro e il gancio di connessione
costituiscono Parti Applicate del dispositivo.

Fig. 12
