Sequenza operativa 8 Sequenza operativa

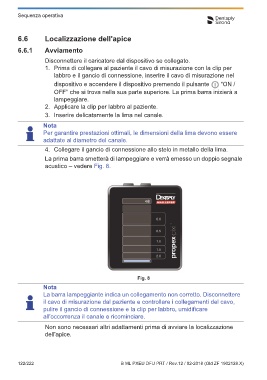

6.6 Localizzazione dell'apice 6.6.2 Localizzazione dell'apice
6.6.1 Avviamento Far avanzare la lima con lenti giri in senso orario. Nella zona preapicale si
accende la barra 2.0 – vedere Fig. 9 e viene emesso un segnale acustico.
Disconnettere il caricatore dal dispositivo se collegato. Mentre la lima avanza nel canale, si accendono gradualmente le barre
1. Prima di collegare al paziente il cavo di misurazione con la clip per successive (Fig. 10) e l'intervallo tra i segnali acustici diminuisce. Se la
labbro e il gancio di connessione, inserire il cavo di misurazione nel
rappresentazione grafica a barre compie improvvisamente un ampio
dispositivo e accendere il dispositivo premendo il pulsante “ON / movimento nella parte superiore del canale, continuare leggermente verso
OFF” che si trova nella sua parte superiore. La prima barra inizierà a l'apice in modo che il segnale torni normale.
lampeggiare. Avvertenza
2. Applicare la clip per labbro al paziente. La scala raffigurata sullo schermo dell'unità Propex Pixi™ non
3. Inserire delicatamente la lima nel canale. rappresenta una specifica lunghezza o distanza in mm o altra misura
Nota lineare. Indica semplicemente l'avanzamento della lima verso l'apice.
Per garantire prestazioni ottimali, le dimensioni della lima devono essere
adattate al diametro del canale.
4. Collegare il gancio di connessione allo stelo in metallo della lima.
La prima barra smetterà di lampeggiare e verrà emesso un doppio segnale
acustico – vedere Fig. 8.

Fig. 9 Fig. 10

Fig. 8
Nota
La barra lampeggiante indica un collegamento non corretto. Disconnettere
il cavo di misurazione dal paziente e controllare i collegamenti del cavo,
pulire il gancio di connessione e la clip per labbro, umidificare
all'occorrenza il canale e ricominciare.
Non sono necessari altri adattamenti prima di avviare la localizzazione
dell'apice.
