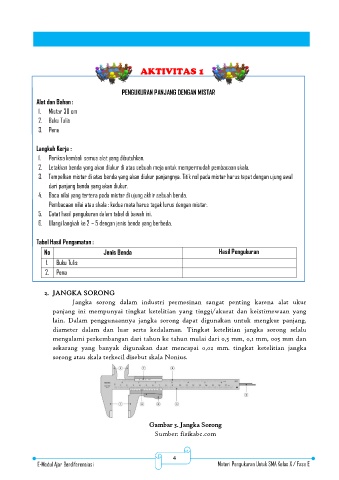

Page 7 - E-MODUL FISIKA KINESTETIK - INDAH ISLAMI PUTRI

AKTIVITAS 1

PENGUKURAN PANJANG DENGAN MISTAR

Alat dan Bahan :
1. Mistar 30 cm

2. Buku Tulis
3. Pena

Langkah Kerja :
1. Periksa kembali semua alat yang dibutuhkan.

2. Letakkan benda yang akan diukur di atas sebuah meja untuk mempermudah pembacaan skala.

3. Tempelkan mistar di atas benda yang akan diukur panjangnya. Titik nol pada mistar harus tepat dengan ujung awal
dari panjang benda yang akan diukur.

4. Baca nilai yang tertera pada mistar di ujung akhir sebuah benda.

Pembacaan nilai atau skala : kedua mata harus tegak lurus dengan mistar.
5. Catat hasil pengukuran dalam tabel di bawah ini.
6. Ulangi langkah ke 2 – 5 dengan jenis benda yang berbeda.

Tabel Hasil Pengamatan :

No Jenis Benda Hasil Pengukuran

1. Buku Tulis

2. Pena

2. JANGKA SORONG
Jangka sorong dalam industri permesinan sangat penting karena alat ukur
panjang ini mempunyai tingkat ketelitian yang tinggi/akurat dan keistimewaan yang
lain. Dalam penggunaannya jangka sorong dapat digunakan untuk mengkur panjang,
diameter dalam dan luar serta kedalaman. Tingkat ketelitian jangka sorong selalu
mengalami perkembangan dari tahun ke tahun mulai dari 0,5 mm, 0,1 mm, 005 mm dan
sekarang yang banyak digunakan daat mencapai 0,02 mm. tingkat ketelitian jangka
sorong atau skala terkecil disebut skala Nonius.

Gambar 3. Jangka Sorong
Sumber: fisikabc.com
