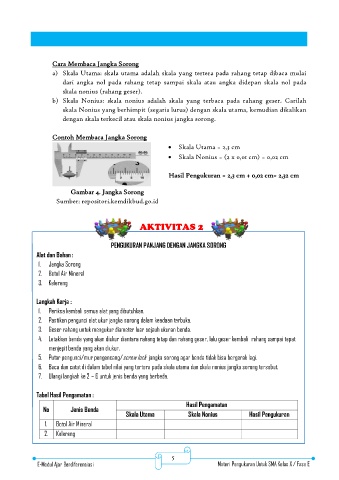

Page 8 - E-MODUL FISIKA KINESTETIK - INDAH ISLAMI PUTRI

Cara Membaca Jangka Sorong
a) Skala Utama: skala utama adalah skala yang tertera pada rahang tetap dibaca mulai
dari angka nol pada rahang tetap sampai skala atau angka didepan skala nol pada
skala nonius (rahang geser).
b) Skala Nonius: skala nonius adalah skala yang terbaca pada rahang geser. Carilah
skala Nonius yang berhimpit (segaris lurus) dengan skala utama, kemudian dikalikan
dengan skala terkecil atau skala nonius jangka sorong.

Contoh Membaca Jangka Sorong

 Skala Utama = 2,3 cm
 Skala Nonius = (2 x 0,01 cm) = 0,02 cm

Hasil Pengukuran = 2,3 cm + 0,02 cm= 2,32 cm

Gambar 4. Jangka Sorong

Sumber: repositori.kemdikbud.go.id

AKTIVITAS 2

PENGUKURAN PANJANG DENGAN JANGKA SORONG

Alat dan Bahan :
1. Jangka Sorong
2. Botol Air Mineral
3. Kelereng

Langkah Kerja :
1. Periksa kembali semua alat yang dibutuhkan.
2. Pastikan pengunci alat ukur jangka sorong dalam keadaan terbuk a.
3. Geser rahang untuk mengukur diameter luar sejauh ukuran bend a.
4. Letakkan benda yang akan diukur diantara rahang tetap dan rahang geser, lalu geser kembali rahang sampai tepat

menjepit benda yang akan diukur.
5. Putar pengunci/mur pengencang/screw lock
jangka sorong agar benda tidak bisa bergerak lagi.
6. Baca dan catat di dalam tabel nilai yang tertera pada skala utama dan skala nonius jangka sorong tersebut.

7. Ulangi langkah ke 2 – 6 untuk jenis benda yang berbeda.

Tabel Hasil Pengamatan :
Hasil Pengamatan
No Jenis Benda Skala Utama Skala Nonius Hasil Pengukuran

1. Botol Air Mineral

2. Kelereng

5
