Page 244 - PPL(A) / LAPL(A) / UL - 3 fag

Generel viden om luftfartøjer

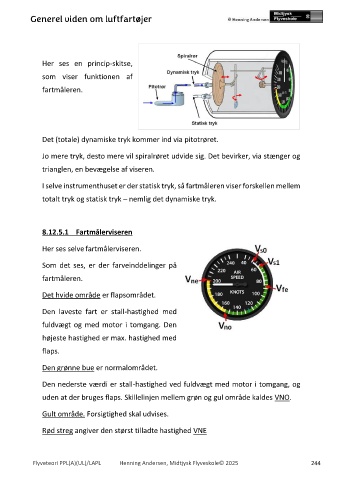

Her ses en princip-skitse,

som viser funktionen af

fartmåleren.

Det (totale) dynamiske tryk kommer ind via pitotrøret.

Jo mere tryk, desto mere vil spiralrøret udvide sig. Det bevirker, via stænger og
trianglen, en bevægelse af viseren.

I selve instrumenthuset er der statisk tryk, så fartmåleren viser forskellen mellem

totalt tryk og statisk tryk – nemlig det dynamiske tryk.

8.12.5.1 Fartmålerviseren

Her ses selve fartmålerviseren.

Som det ses, er der farveinddelinger på

fartmåleren.

Det hvide område er flapsområdet.

Den laveste fart er stall-hastighed med
fuldvægt og med motor i tomgang. Den

højeste hastighed er max. hastighed med

flaps.

Den grønne bue er normalområdet.

Den nederste værdi er stall-hastighed ved fuldvægt med motor i tomgang, og
uden at der bruges flaps. Skillelinjen mellem grøn og gul område kaldes VNO.

Gult område. Forsigtighed skal udvises.

Rød streg angiver den størst tilladte hastighed VNE

Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025 244
