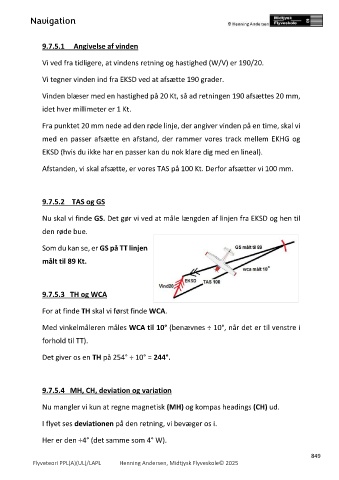

Page 849 - 2025 - Flyveteori - 9 fag - Roskilde_Neat

Navigation

9.7.5.1 Angivelse af vinden

Vi ved fra tidligere, at vindens retning og hastighed (W/V) er 190/20.

Vi tegner vinden ind fra EKSD ved at afsætte 190 grader.

Vinden blæser med en hastighed på 20 Kt, så ad retningen 190 afsættes 20 mm,

idet hver millimeter er 1 Kt.

Fra punktet 20 mm nede ad den røde linje, der angiver vinden på en time, skal vi

med en passer afsætte en afstand, der rammer vores track mellem EKHG og
EKSD (hvis du ikke har en passer kan du nok klare dig med en lineal).

Afstanden, vi skal afsætte, er vores TAS på 100 Kt. Derfor afsætter vi 100 mm.

9.7.5.2 TAS og GS

Nu skal vi finde GS. Det gør vi ved at måle længden af linjen fra EKSD og hen til

den røde bue.

Som du kan se, er GS på TT linjen
målt til 89 Kt.

9.7.5.3 TH og WCA

For at finde TH skal vi først finde WCA.

Med vinkelmåleren måles WCA til 10° (benævnes ÷ 10°, når det er til venstre i

forhold til TT).

Det giver os en TH på 254° ÷ 10° = 244°.

9.7.5.4 MH, CH, deviation og variation

Nu mangler vi kun at regne magnetisk (MH) og kompas headings (CH) ud.

I flyet ses deviationen på den retning, vi bevæger os i.

Her er den ÷4° (det samme som 4° W).

849
Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025
