Navigation

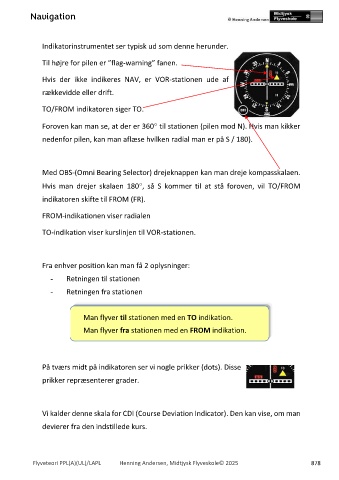

Indikatorinstrumentet ser typisk ud som denne herunder.

Til højre for pilen er ”flag-warning” fanen.

Hvis der ikke indikeres NAV, er VOR-stationen ude af

rækkevidde eller drift.

TO/FROM indikatoren siger TO.

Foroven kan man se, at der er 360 til stationen (pilen mod N). Hvis man kikker

nedenfor pilen, kan man aflæse hvilken radial man er på S / 180).

Med OBS-(Omni Bearing Selector) drejeknappen kan man dreje kompasskalaen.

Hvis man drejer skalaen 180, så S kommer til at stå foroven, vil TO/FROM

indikatoren skifte til FROM (FR).

FROM-indikationen viser radialen

TO-indikation viser kurslinjen til VOR-stationen.

Fra enhver position kan man få 2 oplysninger:
- Retningen til stationen

- Retningen fra stationen

Man flyver til stationen med en TO indikation.

Man flyver fra stationen med en FROM indikation.

På tværs midt på indikatoren ser vi nogle prikker (dots). Disse

prikker repræsenterer grader.

Vi kalder denne skala for CDI (Course Deviation Indicator). Den kan vise, om man

devierer fra den indstillede kurs.

Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025 878
