Navigation

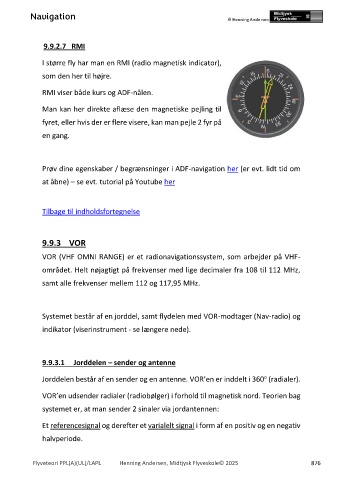

9.9.2.7 RMI

I større fly har man en RMI (radio magnetisk indicator),

som den her til højre.

RMI viser både kurs og ADF-nålen.

Man kan her direkte aflæse den magnetiske pejling til

fyret, eller hvis der er flere visere, kan man pejle 2 fyr på

en gang.

Prøv dine egenskaber / begrænsninger i ADF-navigation her (er evt. lidt tid om

at åbne) – se evt. tutorial på Youtube her

Tilbage til indholdsfortegnelse

9.9.3 VOR

VOR (VHF OMNI RANGE) er et radionavigationssystem, som arbejder på VHF-
området. Helt nøjagtigt på frekvenser med lige decimaler fra 108 til 112 MHz,

samt alle frekvenser mellem 112 og 117,95 MHz.

Systemet består af en jorddel, samt flydelen med VOR-modtager (Nav-radio) og

indikator (viserinstrument - se længere nede).

9.9.3.1 Jorddelen – sender og antenne

o
Jorddelen består af en sender og en antenne. VOR’en er inddelt i 360 (radialer).

VOR’en udsender radialer (radiobølger) i forhold til magnetisk nord. Teorien bag

systemet er, at man sender 2 sinaler via jordantennen:

Et referencesignal og derefter et varialelt signal i form af en positiv og en negativ

halvperiode.
