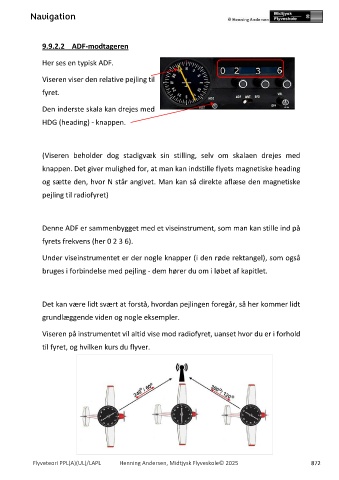

Page 872 - 2025 - Flyveteori - 9 fag - Roskilde_Neat

Navigation

9.9.2.2 ADF-modtageren

Her ses en typisk ADF.

Viseren viser den relative pejling til

fyret.

Den inderste skala kan drejes med

HDG (heading) - knappen.

(Viseren beholder dog stadigvæk sin stilling, selv om skalaen drejes med

knappen. Det giver mulighed for, at man kan indstille flyets magnetiske heading

og sætte den, hvor N står angivet. Man kan så direkte aflæse den magnetiske

pejling til radiofyret)

Denne ADF er sammenbygget med et viseinstrument, som man kan stille ind på

fyrets frekvens (her 0 2 3 6).

Under viseinstrumentet er der nogle knapper (i den røde rektangel), som også

bruges i forbindelse med pejling - dem hører du om i løbet af kapitlet.

Det kan være lidt svært at forstå, hvordan pejlingen foregår, så her kommer lidt

grundlæggende viden og nogle eksempler.

Viseren på instrumentet vil altid vise mod radiofyret, uanset hvor du er i forhold

til fyret, og hvilken kurs du flyver.

Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025 872
