Introducción a las tecnologías para el control y la
automatización de procesos empresariales sostenibles
Ing. Alberto Tama Franco, MSc.

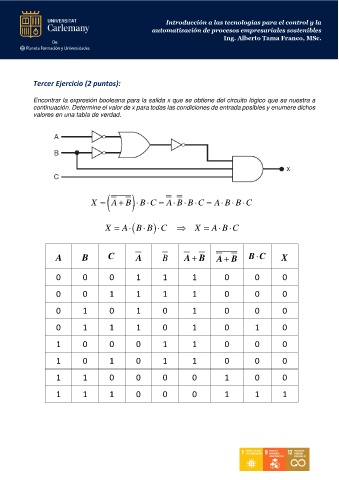

Tercer Ejercicio (2 puntos):
Encontrar la expresión booleana para la salida x que se obtiene del circuito lógico que se nuestra a
continuación. Determine el valor de x para todas las condiciones de entrada posibles y enumere dichos
valores en una tabla de verdad.
( )
X = A B B C = A B B C = A B B C
+
X = A (B B C ) X = A B C
+
A B C A B A + B A B B C X
0 0 0 1 1 1 0 0 0
0 0 1 1 1 1 0 0 0
0 1 0 1 0 1 0 0 0
0 1 1 1 0 1 0 1 0
1 0 0 0 1 1 0 0 0
1 0 1 0 1 1 0 0 0
1 1 0 0 0 0 1 0 0
1 1 1 0 0 0 1 1 1
