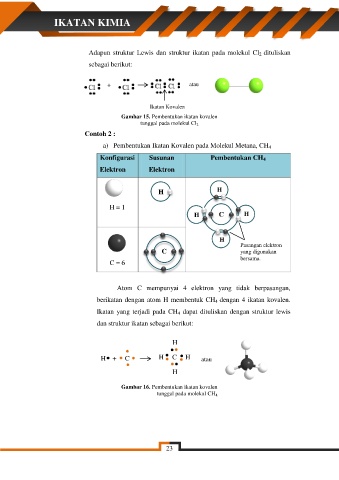

IKATAN KIMIA

Adapun struktur Lewis dan struktur ikatan pada molekul Cl 2 dituliskan
sebagai berikut:

+ atau

Ikatan Kovalen

Gambar 15. Pembentukan ikatan kovalen
tunggal pada molekul Cl 2
Contoh 2 :

a) Pembentukan Ikatan Kovalen pada Molekul Metana, CH 4

Konfigurasi Susunan Pembentukan CH 4
Elektron Elektron

H H

H = 1
H C H

H Pasangan elektron
C yang digunakan

C = 6 bersama.

Atom C mempunyai 4 elektron yang tidak berpasangan,

berikatan dengan atom H membentuk CH 4 dengan 4 ikatan kovalen.

Ikatan yang terjadi pada CH 4 dapat dituliskan dengan struktur lewis
dan struktur ikatan sebagai berikut:

H

H + C H C H atau

H

Gambar 16. Pembentukan ikatan kovalen
tunggal pada molekul CH 4.

23
