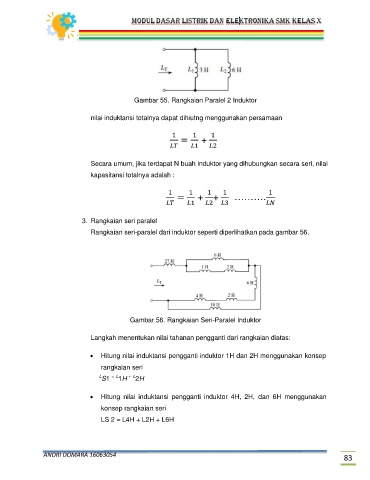

Gambar 55. Rangkaian Paralel 2 Induktor

nilai induktansi totalnya dapat dihiutng menggunakan persamaan

+

Secara umum, jika terdapat N buah induktor yang dihubungkan secara seri, nilai

kapasitansi totalnya adalah :

+ + ……….

3. Rangkaian seri paralel
Rangkaian seri-paralel dari induktor seperti diperlihatkan pada gambar 56.

Gambar 56. Rangkaian Seri-Paralel Induktor

Langkah menentukan nilai tahanan pengganti dari rangkaian diatas:

 Hitung nilai induktansi pengganti induktor 1H dan 2H menggunakan konsep
rangkaian seri
L S1 1H 2H
= L
+ L
 Hitung nilai induktansi pengganti induktor 4H, 2H, dan 6H menggunakan
konsep rangkaian seri

LS 2 = L4H + L2H + L6H

ANDRI DOMARA 16063054
83
