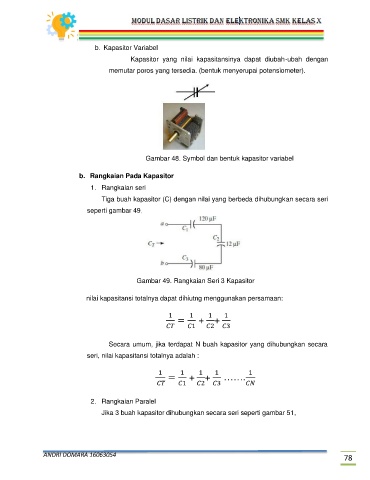

b. Kapasitor Variabel
Kapasitor yang nilai kapasitansinya dapat diubah-ubah dengan

memutar poros yang tersedia. (bentuk menyerupai potensiometer).

Gambar 48. Symbol dan bentuk kapasitor variabel

b. Rangkaian Pada Kapasitor
1. Rangkaian seri
Tiga buah kapasitor (C) dengan nilai yang berbeda dihubungkan secara seri

seperti gambar 49,

Gambar 49. Rangkaian Seri 3 Kapasitor

nilai kapasitansi totalnya dapat dihiutng menggunakan persamaan:

+ +

Secara umum, jika terdapat N buah kapasitor yang dihubungkan secara
seri, nilai kapasitansi totalnya adalah :

+ + …….

2. Rangkaian Paralel
Jika 3 buah kapasitor dihubungkan secara seri seperti gambar 51,
