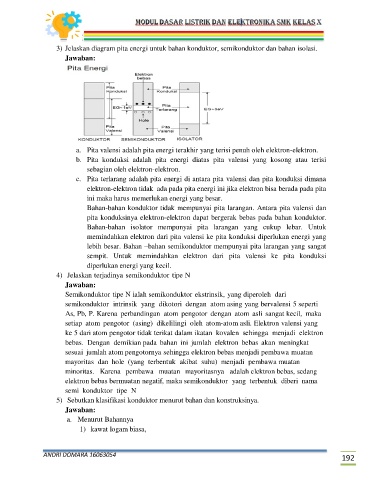

3) Jelaskan diagram pita energi untuk bahan konduktor, semikonduktor dan bahan isolasi.
Jawaban:

a. Pita valensi adalah pita energi terakhir yang terisi penuh oleh elektron-elektron.
b. Pita konduksi adalah pita energi diatas pita valensi yang kosong atau terisi
sebagian oleh elektron-elektron.
c. Pita terlarang adalah pita energi di antara pita valensi dan pita konduksi dimana
elektron-elektron tidak ada pada pita energi ini jika elektron bisa berada pada pita
ini maka harus memerlukan energi yang besar.
Bahan-bahan konduktor tidak mempunyai pita larangan. Antara pita valensi dan
pita konduksinya elektron-elektron dapat bergerak bebas pada bahan konduktor.
Bahan-bahan isolator mempunyai pita larangan yang cukup lebar. Untuk
memindahkan elektron dari pita valensi ke pita konduksi diperlukan energi yang
lebih besar. Bahan –bahan semikonduktor mempunyai pita larangan yang sangat
sempit. Untuk memindahkan elektron dari pita valensi ke pita konduksi
diperlukan energi yang kecil.
4) Jelaskan terjadinya semikonduktor tipe N
Jawaban:
Semikonduktor tipe N ialah semikonduktor ekstrinsik, yang diperoleh dari
semikonduktor intrinsik yang dikotori dengan atom asing yang bervalensi 5 seperti
As, Pb, P. Karena perbandingan atom pengotor dengan atom asli sangat kecil, maka
setiap atom pengotor (asing) dikelilingi oleh atom-atom asli. Elektron valensi yang
ke 5 dari atom pengotor tidak terikat dalam ikatan kovalen sehingga menjadi elektron
bebas. Dengan demikian pada bahan ini jumlah elektron bebas akan meningkat
sesuai jumlah atom pengotornya sehingga elektron bebas menjadi pembawa muatan
mayoritas dan hole (yang terbentuk akibat suhu) menjadi pembawa muatan
minoritas. Karena pembawa muatan mayoritasnya adalah elektron bebas, sedang
elektron bebas bermuatan negatif, maka semikonduktor yang terbentuk diberi nama
semi konduktor tipe N
5) Sebutkan klasifikasi konduktor menurut bahan dan konstruksinya.
Jawaban:
a. Menurut Bahannya
1) kawat logam biasa,
