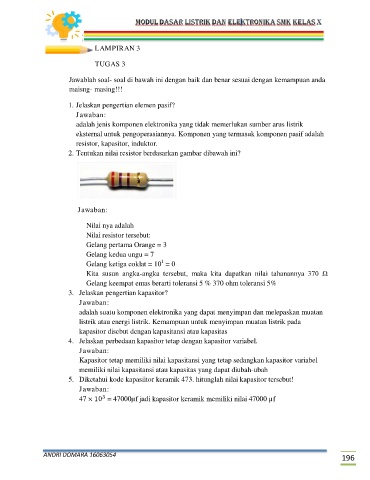

LAMPIRAN 3

TUGAS 3

Jawablah soal- soal di bawah ini dengan baik dan benar sesuai dengan kemampuan anda
maisng- masing!!!

1. Jelaskan pengertian elemen pasif?
Jawaban:
adalah jenis komponen elektronika yang tidak memerlukan sumber arus listrik
eksternal untuk pengoperasiannya. Komponen yang termasuk komponen pasif adalah
resistor, kapasitor, induktor.
2. Tentukan nilai resistor berdasarkan gambar dibawah ini?

Jawaban:

Nilai nya adalah
Nilai resistor tersebut:
Gelang pertama Orange = 3
Gelang kedua ungu = 7
1
Gelang ketiga coklat = 10 = 0
Kita susun angka-angka tersebut, maka kita dapatkan nilai tahanannya 370 Ω
Gelang keempat emas berarti toleransi 5 % 370 ohm toleransi 5%
3. Jelaskan pengertian kapasitor?
Jawaban:
adalah suatu komponen elektronika yang dapat menyimpan dan melepaskan muatan
listrik atau energi listrik. Kemampuan untuk menyimpan muatan listrik pada
kapasitor disebut dengan kapasitansi atau kapasitas
4. Jelaskan perbedaan kapasitor tetap dengan kapasitor variabel.
Jawaban:
Kapasitor tetap memiliki nilai kapasitansi yang tetap sedangkan kapasitor variabel
memiliki nilai kapasitansi atau kapasitas yang dapat diubah-ubah
5. Diketahui kode kapasiitor keramik 473. hitunglah nilai kapasitor tersebut!
Jawaban:

47 × = 47000µf jadi kapasitor keramik memiliki nilai 47000 µf

ANDRI DOMARA 16063054
