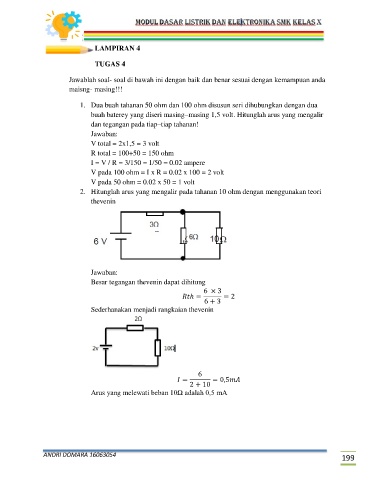

LAMPIRAN 4

TUGAS 4

Jawablah soal- soal di bawah ini dengan baik dan benar sesuai dengan kemampuan anda
maisng- masing!!!

1. Dua buah tahanan 50 ohm dan 100 ohm disusun seri dihubungkan dengan dua
buah baterey yang diseri masing–masing 1,5 volt. Hitunglah arus yang mengalir
dan tegangan pada tiap–tiap tahanan!
Jawaban:
V total = 2x1,5 = 3 volt
R total = 100+50 = 150 ohm
I = V / R = 3/150 = 1/50 = 0.02 ampere
V pada 100 ohm = I x R = 0.02 x 100 = 2 volt
V pada 50 ohm = 0.02 x 50 = 1 volt
2. Hitunglah arus yang mengalir pada tahanan 10 ohm dengan menggunakan teori
thevenin

Jawaban:
Besar tegangan thevenin dapat dihitung

Sederhanakan menjadi rangkaian thevenin

Arus yang melewati beban 10Ω adalah 0,5 mA
