(b)

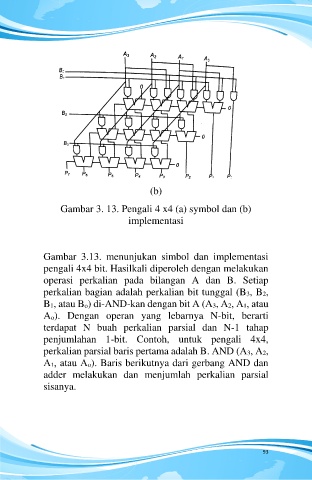

Gambar 3. 13. Pengali 4 x4 (a) symbol dan (b)
implementasi
Gambar 3.13. menunjukan simbol dan implementasi
pengali 4x4 bit. Hasilkali diperoleh dengan melakukan
operasi perkalian pada bilangan A dan B. Setiap
perkalian bagian adalah perkalian bit tunggal (B3, B2,
B1, atau Bo) di-AND-kan dengan bit A (A3, A2, A₁, atau
Ao). Dengan operan yang lebarnya N-bit, berarti
terdapat N buah perkalian parsial dan N-1 tahap
penjumlahan 1-bit. Contoh, untuk pengali 4x4,
perkalian parsial baris pertama adalah B. AND (A3, A2,
A₁, atau Ao). Baris berikutnya dari gerbang AND dan
adder melakukan dan menjumlah perkalian parsial
sisanya.
