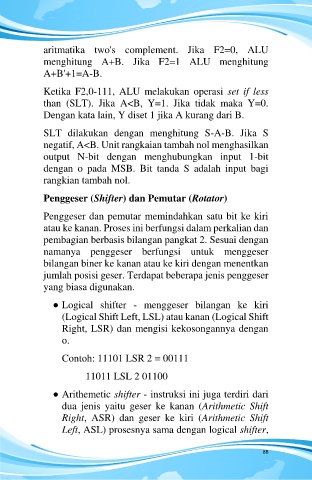

aritmatika two's complement. Jika F2=0, ALU

menghitung A+B. Jika F2=1 ALU menghitung
A+B'+1=A-B.

Ketika F2,0-111, ALU melakukan operasi set if less

than (SLT). Jika A<B, Y=1. Jika tidak maka Y=0.

Dengan kata lain, Y diset 1 jika A kurang dari B.

SLT dilakukan dengan menghitung S-A-B. Jika S

negatif, A<B. Unit rangkaian tambah nol menghasilkan

output N-bit dengan menghubungkan input 1-bit

dengan o pada MSB. Bit tanda S adalah input bagi
rangkian tambah nol.

Penggeser (Shifter) dan Pemutar (Rotator)

Penggeser dan pemutar memindahkan satu bit ke kiri

atau ke kanan. Proses ini berfungsi dalam perkalian dan

pembagian berbasis bilangan pangkat 2. Sesuai dengan

namanya penggeser berfungsi untuk menggeser

bilangan biner ke kanan atau ke kiri dengan menentkan

jumlah posisi geser. Terdapat beberapa jenis penggeser
yang biasa digunakan.

● Logical shifter - menggeser bilangan ke kiri

(Logical Shift Left, LSL) atau kanan (Logical Shift

Right, LSR) dan mengisi kekosongannya dengan

o.

Contoh: 11101 LSR 2 = 00111

11011 LSL 2 01100

● Arithemetic shifter - instruksi ini juga terdiri dari

dua jenis yaitu geser ke kanan (Arithmetic Shift
Right, ASR) dan geser ke kiri (Arithmetic Shift

Left, ASL) prosesnya sama dengan logical shifter,

88
