h. Register B

Register B adalah register buffer yang digunakan

dalam operasi aritmetika. Sinyal Lb' yang rendah

dan tepi positif dari sinyal detak akan menyalurkan

data dari bus W ke dalam register B. Keluaran dari

register B kemudian mengaktifkan penjumlah-

pengurang, memasukan bilangan yang akan

dijumlahkan dengan atau dikurangkan dari isi

akumulator.

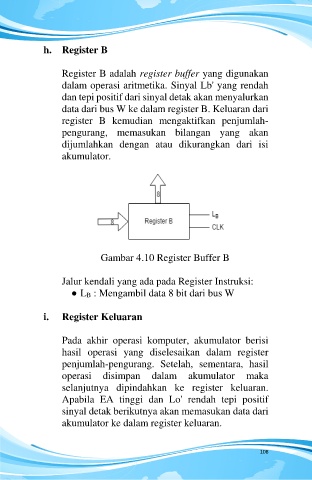

Gambar 4.10 Register Buffer B

Jalur kendali yang ada pada Register Instruksi:

● LB : Mengambil data 8 bit dari bus W

i. Register Keluaran

Pada akhir operasi komputer, akumulator berisi
hasil operasi yang diselesaikan dalam register

penjumlah-pengurang. Setelah, sementara, hasil

operasi disimpan dalam akumulator maka

selanjutnya dipindahkan ke register keluaran.

Apabila EA tinggi dan Lo' rendah tepi positif

sinyal detak berikutnya akan memasukan data dari

akumulator ke dalam register keluaran.
