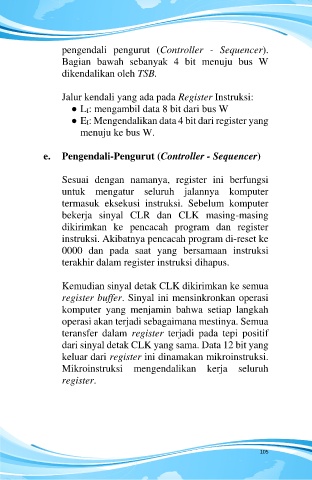

pengendali pengurut (Controller - Sequencer).
Bagian bawah sebanyak 4 bit menuju bus W
dikendalikan oleh TSB.
Jalur kendali yang ada pada Register Instruksi:
● LI: mengambil data 8 bit dari bus W
● EI: Mengendalikan data 4 bit dari register yang
menuju ke bus W.
e. Pengendali-Pengurut (Controller - Sequencer)
Sesuai dengan namanya, register ini berfungsi
untuk mengatur seluruh jalannya komputer
termasuk eksekusi instruksi. Sebelum komputer
bekerja sinyal CLR dan CLK masing-masing
dikirimkan ke pencacah program dan register
instruksi. Akibatnya pencacah program di-reset ke
0000 dan pada saat yang bersamaan instruksi
terakhir dalam register instruksi dihapus.
Kemudian sinyal detak CLK dikirimkan ke semua
register buffer. Sinyal ini mensinkronkan operasi
komputer yang menjamin bahwa setiap langkah
operasi akan terjadi sebagaimana mestinya. Semua
teransfer dalam register terjadi pada tepi positif
dari sinyal detak CLK yang sama. Data 12 bit yang
keluar dari register ini dinamakan mikroinstruksi.
Mikroinstruksi mengendalikan kerja seluruh
register.
