Setelah instruksi pertama diambil dan dilaksanakan,
pencacah program mengirimkan alamat 0001 ke

MAR. Pencacah progam kembali meningkatkan

angka cacahnya. Proses ini terus dilakukan sampai

seluruh instruksi dalam memori selesai dijalankan

atau menemukan instruksi untuk berhenti, seperti

instruksi HLT (HALT).

Jalur kendali yang ada pada Pencacah Program:

● Ep: mengeluarkan nilai dari Pencacah ke

dalam bus W
● Cp: mengendalikan increment Pencacah: PC

PC +1

b. Masukan dan MAR (Memory Address Register)

Di bawah pencacah program adalah register

Masukan dan MAR. Di sini sudah termasuk register
saklar untuk alamat dan data. Register-register

saklar ini, yang merupakan bagian dari unit

masukan memungkinkan pengiriman 4 bit alamat

dan 8 bit data kepada memori (Random Access

Memory, RAM). Memori Address Register (MAR)

adalah bagian dari memori dalam SAP-1.

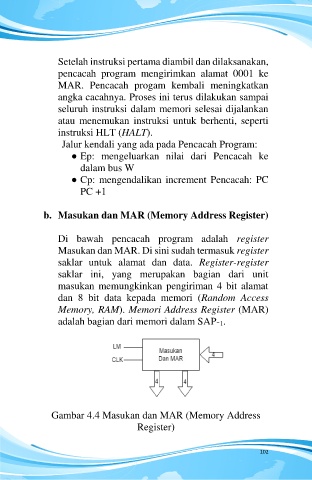

Gambar 4.4 Masukan dan MAR (Memory Address

Register)
