Page 53 - TOKR BAHAN BAKAR

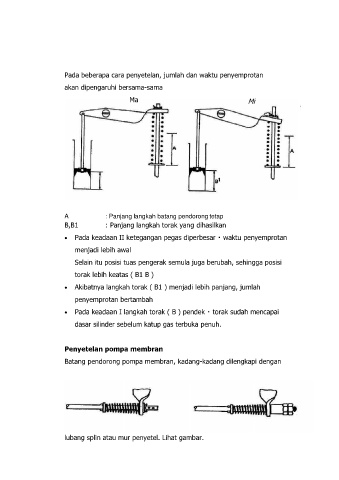

Pada beberapa cara penyetelan, jumlah dan waktu penyemprotan
akan dipengaruhi bersama-sama

Ma Mi

A : Panjang langkah batang pendorong tetap
B,B1 : Panjang langkah torak yang dihasilkan



menjadi lebih awal
Selain itu posisi tuas pengerak semula juga berubah, sehingga posisi

torak lebih keatas ( B1 B )

 Akibatnya langkah torak ( B1 ) menjadi lebih panjang, jumlah

penyemprotan bertambah


dasar silinder sebelum katup gas terbuka penuh.

Penyetelan pompa membran
Batang pendorong pompa membran, kadang-kadang dilengkapi dengan

lubang splin atau mur penyetel. Lihat gambar.
