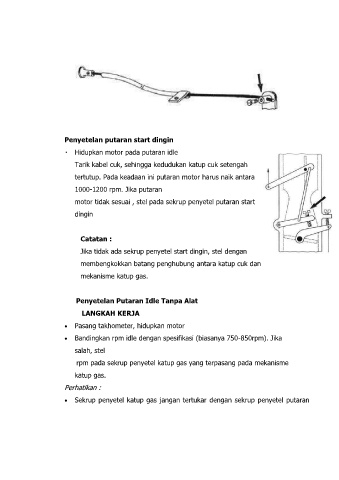

Page 56 - TOKR BAHAN BAKAR

Penyetelan putaran start dingin
Hidupkan motor pada putaran idle

Tarik kabel cuk, sehingga kedudukan katup cuk setengah

tertutup. Pada keadaan ini putaran motor harus naik antara
1000-1200 rpm. Jika putaran

motor tidak sesuai , stel pada sekrup penyetel putaran start

dingin

Catatan :

Jika tidak ada sekrup penyetel start dingin, stel dengan

membengkokkan batang penghubung antara katup cuk dan

mekanisme katup gas.

Penyetelan Putaran Idle Tanpa Alat

LANGKAH KERJA
 Pasang takhometer, hidupkan motor

 Bandingkan rpm idle dengan spesifikasi (biasanya 750-850rpm). Jika

salah, stel

rpm pada sekrup penyetel katup gas yang terpasang pada mekanisme
katup gas.

Perhatikan :

 Sekrup penyetel katup gas jangan tertukar dengan sekrup penyetel putaran
