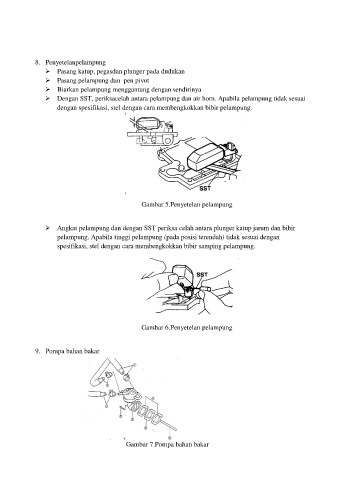

Page 64 - TOKR BAHAN BAKAR

8. Penyetelanpelampung
 Pasang katup, pegasdan plunger pada dudukan
 Pasang pelampung dan pen pivot
 Biarkan pelampung menggantung dengan sendirinya
 Dengan SST, periksacelah antara pelampung dan air horn. Apabila pelampung tidak sesuai
dengan spesifikasi, stel dengan cara membengkokkan bibir pelampung.

Gambar 5.Penyetelan pelampung

 Angkat pelampung dan dengan SST periksa celah antara plunger katup jarum dan bibir
pelampung. Apabila tinggi pelampung (pada posisi terendah) tidak sesuai dengan
spesifikasi, stel dengan cara membengkokkan bibir samping pelampung.

Gambar 6.Penyetelan pelampung

9. Pompa bahan bakar

Gambar 7.Pompa bahan bakar
