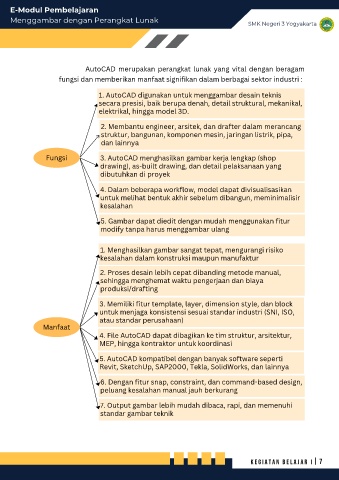

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

AutoCAD merupakan perangkat lunak yang vital dengan beragam
fungsi dan memberikan manfaat signifikan dalam berbagai sektor industri :

1. AutoCAD digunakan untuk menggambar desain teknis
secara presisi, baik berupa denah, detail struktural, mekanikal,
elektrikal, hingga model 3D.

2. Membantu engineer, arsitek, dan drafter dalam merancang
struktur, bangunan, komponen mesin, jaringan listrik, pipa,
dan lainnya

Fungsi 3. AutoCAD menghasilkan gambar kerja lengkap (shop
drawing), as-built drawing, dan detail pelaksanaan yang
dibutuhkan di proyek

4. Dalam beberapa workflow, model dapat divisualisasikan
untuk melihat bentuk akhir sebelum dibangun, meminimalisir
kesalahan

5. Gambar dapat diedit dengan mudah menggunakan fitur
modify tanpa harus menggambar ulang

1. Menghasilkan gambar sangat tepat, mengurangi risiko
kesalahan dalam konstruksi maupun manufaktur

2. Proses desain lebih cepat dibanding metode manual,
sehingga menghemat waktu pengerjaan dan biaya
produksi/drafting

3. Memiliki fitur template, layer, dimension style, dan block
untuk menjaga konsistensi sesuai standar industri (SNI, ISO,
atau standar perusahaan)
Manfaat
4. File AutoCAD dapat dibagikan ke tim struktur, arsitektur,
MEP, hingga kontraktor untuk koordinasi

5. AutoCAD kompatibel dengan banyak software seperti
Revit, SketchUp, SAP2000, Tekla, SolidWorks, dan lainnya

6. Dengan fitur snap, constraint, dan command-based design,
peluang kesalahan manual jauh berkurang

7. Output gambar lebih mudah dibaca, rapi, dan memenuhi
standar gambar teknik

k e g i a t a n b e l a j a r i | 7
