3 Tampilan Interface AutoCAD 2022
Tampilan Interface AutoCAD 2022
1

2

3

4

5

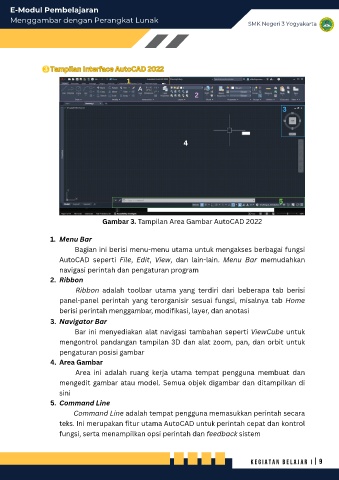

Gambar 3. Tampilan Area Gambar AutoCAD 2022

1. Menu Bar

Bagian ini berisi menu-menu utama untuk mengakses berbagai fungsi
AutoCAD seperti File, Edit, View, dan lain-lain. Menu Bar memudahkan
navigasi perintah dan pengaturan program
2. Ribbon

Ribbon adalah toolbar utama yang terdiri dari beberapa tab berisi
panel-panel perintah yang terorganisir sesuai fungsi, misalnya tab Home
berisi perintah menggambar, modifikasi, layer, dan anotasi
3. Navigator Bar

Bar ini menyediakan alat navigasi tambahan seperti ViewCube untuk
mengontrol pandangan tampilan 3D dan alat zoom, pan, dan orbit untuk
pengaturan posisi gambar
4. Area Gambar

Area ini adalah ruang kerja utama tempat pengguna membuat dan
mengedit gambar atau model. Semua objek digambar dan ditampilkan di
sini
5. Command Line

Command Line adalah tempat pengguna memasukkan perintah secara
teks. Ini merupakan fitur utama AutoCAD untuk perintah cepat dan kontrol
fungsi, serta menampilkan opsi perintah dan feedback sistem
