seleksi dan manajemen objek Pada saat menggambar gambar

teknik bangunan digunakan layer dengan ketentuan-

ketentuan di bawah. Untuk pemilihan warna garis layer

silahkan ditentukan sendiri, pemilihan warna layer

diusahakan senyaman mungkin untuk mata.

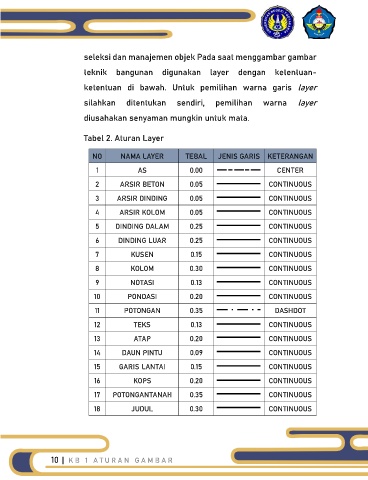

Tabel 2. Aturan Layer

NO NAMA LAYER TEBAL JENIS GARIS KETERANGAN

1 AS 0.00 CENTER

2 ARSIR BETON 0.05 CONTINUOUS

3 ARSIR DINDING 0.05 CONTINUOUS

4 ARSIR KOLOM 0.05 CONTINUOUS

5 DINDING DALAM 0.25 CONTINUOUS

6 DINDING LUAR 0.25 CONTINUOUS

7 KUSEN 0.15 CONTINUOUS
8 KOLOM 0.30 CONTINUOUS

9 NOTASI 0.13 CONTINUOUS

10 PONDASI 0.20 CONTINUOUS

11 POTONGAN 0.35 DASHDOT

12 TEKS 0.13 CONTINUOUS

13 ATAP 0.20 CONTINUOUS

14 DAUN PINTU 0.09 CONTINUOUS

15 GARIS LANTAI 0.15 CONTINUOUS

16 KOPS 0.20 CONTINUOUS

17 POTONGANTANAH 0.35 CONTINUOUS

18 JUDUL 0.30 CONTINUOUS
