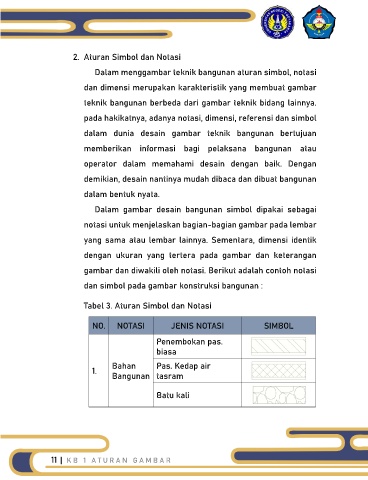

2. Aturan Simbol dan Notasi

Dalam menggambar teknik bangunan aturan simbol, notasi

dan dimensi merupakan karakteristik yang membuat gambar

teknik bangunan berbeda dari gambar teknik bidang lainnya.

pada hakikatnya, adanya notasi, dimensi, referensi dan simbol

dalam dunia desain gambar teknik bangunan bertujuan

memberikan informasi bagi pelaksana bangunan atau

operator dalam memahami desain dengan baik. Dengan

demikian, desain nantinya mudah dibaca dan dibuat bangunan

dalam bentuk nyata.

Dalam gambar desain bangunan simbol dipakai sebagai

notasi untuk menjelaskan bagian-bagian gambar pada lembar

yang sama atau lembar lainnya. Sementara, dimensi identik

dengan ukuran yang tertera pada gambar dan keterangan

gambar dan diwakili oleh notasi. Berikut adalah contoh notasi

dan simbol pada gambar konstruksi bangunan :

Tabel 3. Aturan Simbol dan Notasi

NO. NOTASI JENIS NOTASI SIMBOL

Penembokan pas.
biasa
Bahan Pas. Kedap air
1.
Bangunan tasram

Batu kali
