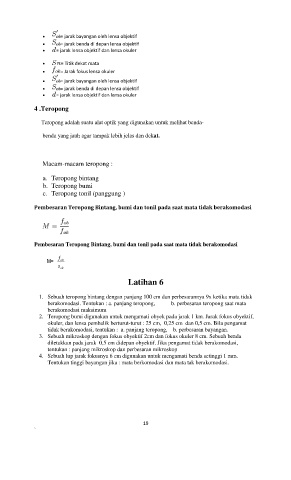

Page 19 - modul ALAT OPTIK

 = jarak bayangan oleh lensa objektif
 = jarak benda di depan lensa objektif
 = jarak lensa objektif dan lensa okuler

 = Titik dekat mata
 = Jarak fokus lensa okuler
 = jarak bayangan oleh lensa objektif
 = jarak benda di depan lensa objektif
 = jarak lensa objektif dan lensa okuler

4 .Teropong

Teropong adalah suatu alat optik yang digunakan untuk melihat benda-

benda yang jauh agar tampak lebih jelas dan dekat.

Macam-macam teropong :

a. Teropong bintang
b. Teropong bumi
c. Teropong tonil (panggung )

Pembesaran Teropong Bintang, bumi dan tonil pada saat mata tidak berakomodasi

Pembesaran Teropong Bintang, bumi dan tonil pada saat mata tidak berakomodasi

f
M= ob
s ok

Latihan 6

1. Sebuah teropong bintang dengan panjang 100 cm dan perbesarannya 9x ketika mata tidak
berakomodasi. Tentukan : a. panjang teropong, b. perbesaran teropong saat mata
berakomodasi maksimum
2. Teropong bumi digunakan untuk mengamati obyek pada jarak 1 km. Jarak fokus obyektif,
okuler, dan lensa pembalik berturut-turut : 25 cm, 0,25 cm dan 0,5 cm. Bila pengamat
tidak berakomodasi, tentukan : a. panjang teropong, b. perbesaran bayangan.
3. Sebuah mikroskop dengan fokus obyektif 2cm dan fokus okuler 8 cm. Sebuah benda
diletakkan pada jarak 0,5 cm didepan obyektif. Jika pengamat tidak berakomodasi,
tentukan : panjang mikroskop dan perbesaran mikroskop
4. Sebuah lup jarak fokusnya 6 cm digunakan untuk mengamati benda setinggi 1 mm.
Tentukan tinggi bayangan jika : mata berkomodasi dan mata tak berakomodasi.

19
`
