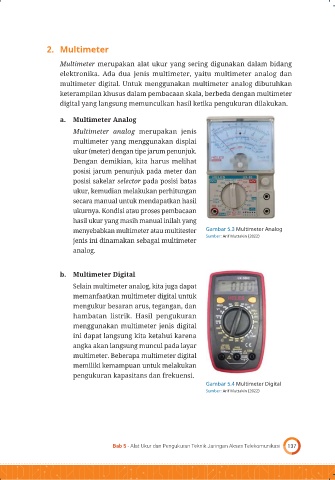

2. Multimeter

Multimeter merupakan alat ukur yang sering digunakan dalam bidang
elektronika. Ada dua jenis multimeter, yaitu multimeter analog dan
multimeter digital. Untuk menggunakan multimeter analog dibutuhkan
keterampilan khusus dalam pembacaan skala, berbeda dengan multimeter
digital yang langsung memunculkan hasil ketika pengukuran dilakukan.

a. Multimeter Analog
Multimeter analog merupakan jenis
multimeter yang menggunakan displai
ukur (meter) dengan tipe jarum penunjuk.
Dengan demikian, kita harus melihat
posisi jarum penunjuk pada meter dan
posisi sakelar selector pada posisi batas
ukur, kemudian melakukan perhitungan
secara manual untuk mendapatkan hasil
ukurnya. Kondisi atau proses pembacaan
hasil ukur yang masih manual inilah yang
menyebabkan multimeter atau multitester Gambar 5.3 Multimeter Analog
Sumber: Arif Muttakin (2022)
jenis ini dinamakan sebagai multimeter
analog.

b. Multimeter Digital
Selain multimeter analog, kita juga dapat
memanfaatkan multimeter digital untuk
mengukur besaran arus, tegangan, dan
hambatan listrik. Hasil pengukuran
menggunakan multimeter jenis digital
ini dapat langsung kita ketahui karena
angka akan langsung muncul pada layar
multimeter. Beberapa multimeter digital
memiliki kemampuan untuk melakukan
pengukuran kapasitans dan frekuensi.
Gambar 5.4 Multimeter Digital
Sumber: Arif Muttakin (2022)
