Dengan menggunakan OTDR, sebuah link optik dapat diukur dari satu
ujung. Pada sebuah uji terima saluran optik, pengukuran menggunakan
OTDR dilakukan dari dua arah, sedangkan pengukuran pada jaringan yang
menggunakan splitter dilakukan dengan sistem per segmen.
Secara umum, OTDR memiliki fungsi untuk mengukur besar redaman
fiber optik, mengukur redaman riil sambungan hasil fusion dan mekanik,
mengukur loss antartitik yang diinginkan, mengukur panjang kabel atau
saluran optik, dan menangani gangguan pada fiber optik. Besarnya redaman
atau loss yang terukur pada saluran dapat diketahui dengan melihat layar
OTDR.

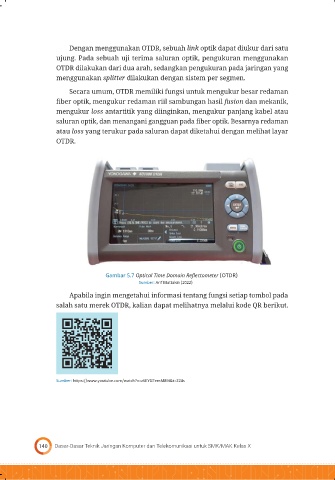

Gambar 5.7 Optical Time Domain Reflectometer (OTDR)
Sumber: Arif Muttakin (2022)
Apabila ingin mengetahui informasi tentang fungsi setiap tombol pada
salah satu merek OTDR, kalian dapat melihatnya melalui kode QR berikut.
Sumber: https://www.youtube.com/watch?v=z6EYGTemM8M&t=224s
