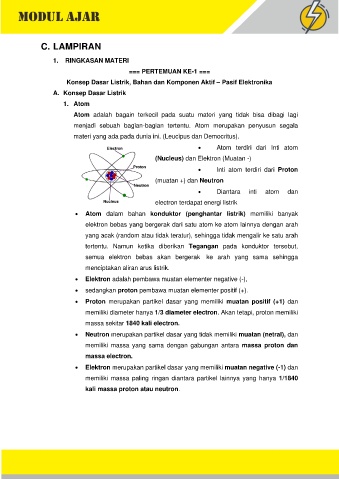

Page 21 - E-BOOK E6 X LISTRIK_Neat

C. LAMPIRAN

1. RINGKASAN MATERI

=== PERTEMUAN KE-1 ===
Konsep Dasar Listrik, Bahan dan Komponen Aktif – Pasif Elektronika

A. Konsep Dasar Listrik
1. Atom
Atom adalah bagain terkecil pada suatu materi yang tidak bisa dibagi lagi

menjadi sebuah bagian-bagian tertentu. Atom merupakan penyusun segala
materi yang ada pada dunia ini. (Leucipus dan Democritus).

• Atom terdiri dari Inti atom
(Nucleus) dan Elektron (Muatan -)
• Inti atom terdiri dari Proton

(muatan +) dan Neutron
• Diantara inti atom dan

electron terdapat energi listrik
• Atom dalam bahan konduktor (penghantar listrik) memiliki banyak
elektron bebas yang bergerak dari satu atom ke atom lainnya dengan arah

yang acak (random atau tidak teratur), sehingga tidak mengalir ke satu arah
tertentu. Namun ketika diberikan Tegangan pada konduktor tersebut,

semua elektron bebas akan bergerak ke arah yang sama sehingga
menciptakan aliran arus listrik.
• Elektron adalah pembawa muatan elementer negative (-),

• sedangkan proton pembawa muatan elementer positif (+).
• Proton merupakan partikel dasar yang memiliki muatan positif (+1) dan

memiliki diameter hanya 1/3 diameter electron. Akan tetapi, proton memiliki
massa sekitar 1840 kali electron.
• Neutron merupakan partikel dasar yang tidak memiliki muatan (netral), dan

memiliki massa yang sama dengan gabungan antara massa proton dan
massa electron.

• Elektron merupakan partikel dasar yang memiliki muatan negative (-1) dan
memiliki massa paling ringan diantara partikel lainnya yang hanya 1/1840
kali massa proton atau neutron.
