Page 2 - 2JOBSHEET PEMBAGI TEGANGAN

8. Tulis hasil pengukuran pada kolom yang telah disediakan

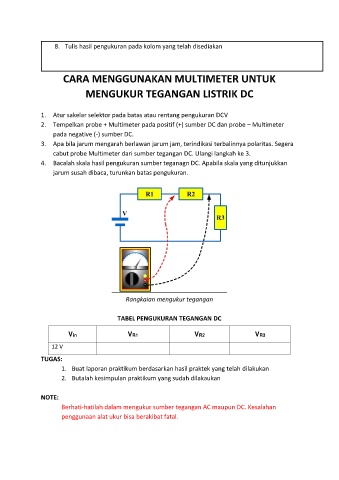

CARA MENGGUNAKAN MULTIMETER UNTUK

MENGUKUR TEGANGAN LISTRIK DC

1. Atur sakelar selektor pada batas atau rentang pengukuran DCV

2. Tempelkan probe + Multimeter pada positif (+) sumber DC dan probe – Multimeter
pada negative (-) sumber DC.
3. Apa bila jarum mengarah berlawan jarum jam, terindikasi terbalinnya polaritas. Segera
cabut probe Multimeter dari sumber tegangan DC. Ulangi langkah ke 3.
4. Bacalah skala hasil pengukuran sumber teganagn DC. Apabila skala yang ditunjukkan
jarum susah dibaca, turunkan batas pengukuran.

Rangkaian mengukur tegangan

TABEL PENGUKURAN TEGANGAN DC

Vin VR1 VR2 VR3

12 V

TUGAS:
1. Buat laporan praktikum berdasarkan hasil praktek yang telah dilakukan
2. Butalah kesimpulan praktikum yang sudah dilakaukan

NOTE:

Berhati-hatilah dalam mengukur sumber tegangan AC maupun DC. Kesalahan
penggunaan alat ukur bisa berakibat fatal.
